Антивандальная конструкция
Алюминиевый профиль специального сечения и защитное закалённое стекло. Стекло 9H толщиной 3 мм — дополнительная опция.
ВЫБОР ADTS / ДВУСТОРОННИЙ ШЕЛФ-БАННЕР
ADTS Ultra Slim 35
ДВЕ СТОРОНЫ36,5″922 × 217 × 30 мм400–700 кд/м²
Обсудить ADTS Ultra Slim 35Двусторонний шелф-баннер для торговых полок и проходов. Два экрана в одном алюминиевом корпусе; внешний контроллер Rockchip RK3568.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ
Всё начинается
с изделия.
Два экрана в одном алюминиевом корпусе, закалённое стекло и скалер внутри. Из корпуса выходит защищённый шлейф LVDS к отдельному контроллеру на Rockchip RK3568.
МОНТАЖ НА ПОЛКЕ
Крепление с возвратом.
- Петля крепится к торцу корпуса, через предусмотренные отверстия.
- Вторая часть петли соединяется с металлическим кронштейном-уголком.
- Уголок крепится к верхней поверхности полки.
- Кабель аккуратно фиксируется и подключается к контроллеру.
Экран может отклоняться на шарнирах и возвращаться в исходное положение. Подбор крепления и монтаж выполняются по инструкции для объекта.
Шарниры с возвратом.
Двусторонний пружинный механизм самовозврата позволяет экрану отклоняться на 90–180° в каждую сторону при случайном касании. Петли соединяют торец корпуса с уголками на полках; пружины возвращают экран в рабочее положение.
Посмотреть натурное видео крепления
Защита в торговом проходе.
Защита экрана и покупателей при случайном контакте в проходе.
Шарниры с возвратом
Двусторонние пружинные петли позволяют экрану отклоняться на 90–180° в каждую сторону и возвращаться в исходное положение. Кабель прокладывается с запасом для движения.
Яркость под освещение
Яркость 400–700 кд/м², в зависимости от задачи и выбранных матриц. Исполнение подбираем под освещение магазина и читаемость рекламы с обеих сторон.
Как и шелф-стоппер, экран выступает в торговый проход: покупатель может случайно задеть его плечом. Подвижное крепление позволяет экрану отклониться, снижая риск повреждения корпуса и жёсткого контакта с покупателем.
Что входит в поставку.
Оборудование и программное обеспечение — отдельные части проекта.
Комплект оборудования
- Двусторонний экран
- Внешний контроллер
- Комплект питания
- Крепление и монтажная опора
- PoE-инжектор 90 Вт
Питание по Ethernet
PoE-инжектор 90 Вт входит в комплект. Питание и данные передаются по линии Ethernet длиной до 100 м в согласованной конфигурации.
Проверяем кабель, совместимость приёмника PoE и бюджет мощности на конце линии. Шлейф LVDS между экраном и контроллером остаётся отдельным соединением.
ПО — по вашему выбору
CMS и лицензии не входят в комплект оборудования. Можно использовать систему заказчика или подобрать платформу вместе с ADTS. Интеграцию и совместимость проверяем до поставки серии.
Ваш контент. Ваша платформа.
Кастомизация оборудования и системного ПО под инфраструктуру сети.
Android / Linux
Варианты системного ПО внешнего контроллера на Rockchip RK3568. Образ системы, версии приложения и сценарий обновления согласуем и проверяем в пилоте.
Камера для видеоаналитики
Камера устанавливается как дополнительная опция. Для Addreality согласуем модуль видеоаналитики, обзор и освещение, вычислительную нагрузку и требования к обработке данных.
Исполнение под проект
Контент с двух сторон, внешний вид, системный образ, периферия и монтажный комплект. Полированный алюминий; кант, уголки и петли — RAL 7035 для выбранного исполнения.
От расписания до аудитории.
Подбираем CMS и разрабатываем интеграции под задачу заказчика.
Управление контентом
Плейлисты, расписания, многозонные макеты и отчёты о показах. Набор функций зависит от выбранной CMS и лицензии.
Видеоаналитика Addreality
С дополнительной камерой и модулем аналитики можно оценивать количество зрителей, время внимания и приблизительные возрастные группы, сравнивать вовлечённость в разные кампании.
Это оценка аудитории, а не идентификация человека. Качество измерений зависит от положения камеры, освещения и выбранной конфигурации.
Интеграция под заказ
ПО заказчика, другие CMS, системный образ Android / Linux и обмен данными с вашей инфраструктурой. Камера, лицензии и разработка включаются в отдельную спецификацию проекта.
Обсудить интеграцию ↗Безопасность — часть технического задания.
Требования согласуются до пилота и проверяются для конкретной аппаратной ревизии и версии ПО.
Монтаж и питание
Проверить крепёж и полку, свободный ход экрана, защиту кабеля от зажима и натяжения. Питание и заземление — по инструкции и проекту, электрические работы выполняет квалифицированный специалист.
Доступ и сеть
Согласовать роли и уникальные учётные данные, разрешённые сетевые соединения, отключение ненужных портов и сервисов. Проверить доступ к настройкам и управлению контентом.
Обновление и восстановление
Зафиксировать версию образа и срок поддержки. Проверить подлинность обновления, откат, восстановление после сбоя питания и журнал событий в согласованной конфигурации.
Данные камеры
До включения камеры определить, какие данные нужны, где они обрабатываются, кому доступны и сколько хранятся. Согласовать информирование посетителей и ограничения аналитики с заказчиком.
Это перечень требований к проекту, а не заявление о сертификации или о наличии всех функций в любой прошивке.
Основа для требований ИБ: NISTIR 8259A ↗
ДОКУМЕНТАЦИЯ / ADTS Ultra Slim 35
Документы для вашего проекта.
Размеры и комплектация, конструкция, монтаж и проверка пилота. Документы на русском языке.
ДОКУМЕНТЫ / МОДЕЛЬ
Соответствие и контроль
Декларация ULTRA SLIM35
ЕАЭС N RU Д-RU.РА06.В.04383/26
- Область документа
- Шелфбаннер ADTS 35 UltraSlim
- Требования
- ТР ТС 004/2011 · ТР ТС 020/2011 · ТР ЕАЭС 037/2016
- Срок по документу
- 15.07.2026 — 13.07.2031
Сертификат защитного стекла
РОСС RU.32001.04ИБФ1.ОСП28.105398
- Область документа
- Встроенное защитное стекло ADTS 35 Ultraslim
- Требования
- ТУ 23.99.19.190-002-74286868-2026
- Срок по документу
- 27.07.2026 — 26.07.2029
Сверьте модель и исполнение с областью документа. Актуальный статус и комплект документов согласуем при подготовке поставки.
| Габариты корпуса | 922 × 217 × 30 мм |
|---|---|
| Диагональ | 36,5″ |
| Исполнение | Двустороннее: два экрана |
| Корпус | Алюминиевый профиль |
| Стекло | Закалённое; опция — 9H, толщина 3 мм |
| Электроника экрана | Скалер внутри корпуса |
| Подключение | Шлейф LVDS к внешнему контроллеру |
| Платформа контроллера | Rockchip RK3568 |
| Монтаж | Петля на торце корпуса → кронштейн-уголок → полка |
| Яркость | 400–700 кд/м², в зависимости от задачи и исполнения |
| Механизм возврата | Двусторонний пружинный механизм самовозврата |
| Угол отклонения | 90–180° в каждую сторону |
| Комплект поставки | Экран, внешний контроллер, питание, крепление и монтажная опора, PoE-инжектор 90 Вт |
| Питание по Ethernet | Линия до 100 м; кабель и совместимый приёмник PoE по проекту |
| Программное обеспечение | CMS и прикладное ПО не входят в комплект; подбираются отдельно |
| CMS | Cubic Vision / Кубик Медиа, Addreality; другие CMS после проверки совместимости |
| Камера и видеоаналитика | Дополнительная опция; модуль и лицензия согласуются отдельно |
Исполнение, параметры крепления и состав поставки фиксируются в спецификации заказа.
ПРОИЗВОДСТВО / ОТ ПРОФИЛЯ ДО ИСПЫТАНИЙ
Конструкция. Сборка.
Контроль качества.
Алюминиевый профиль, подготовка экранных модулей и проверка готового изделия.

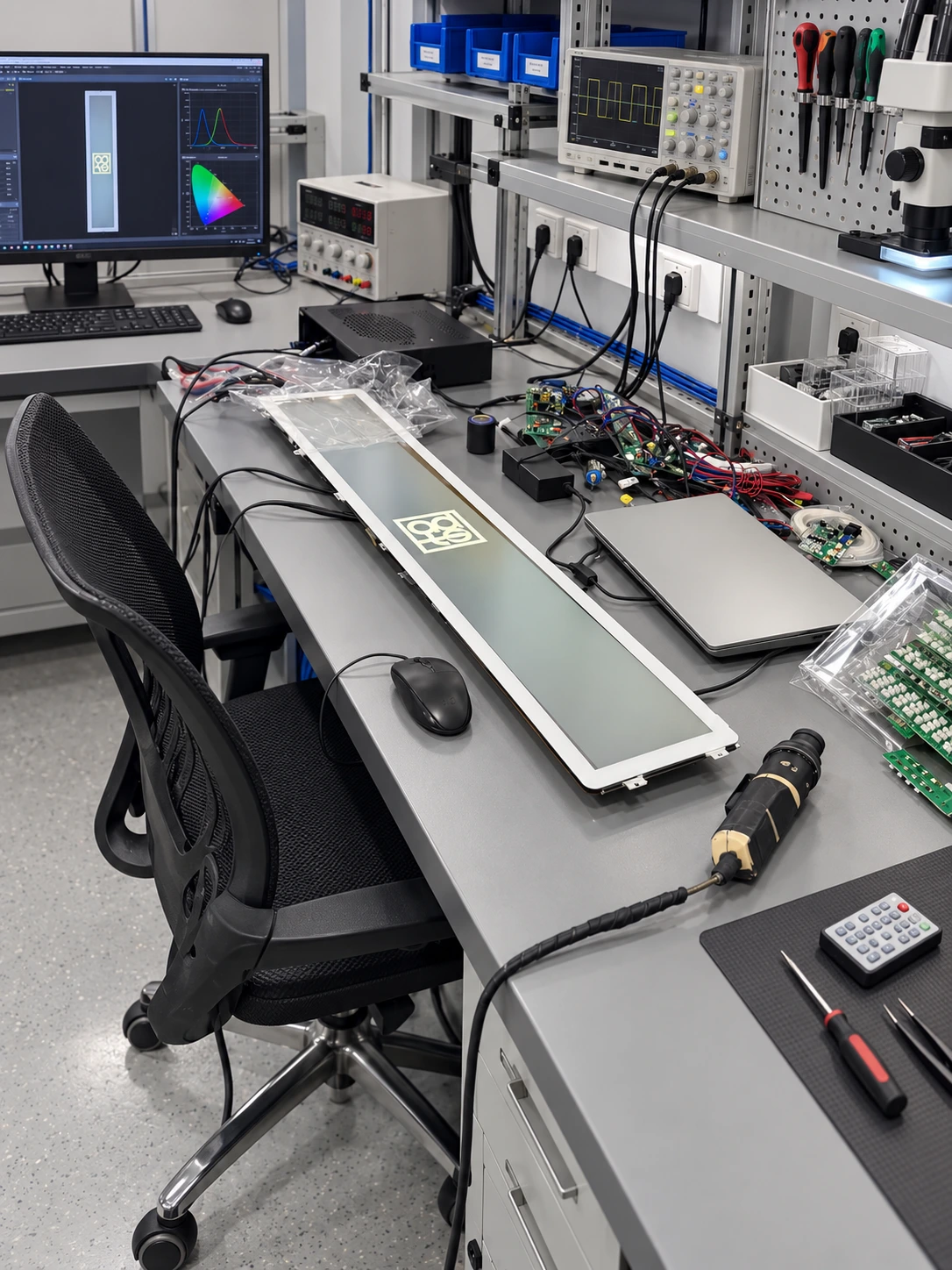

ЛАБОРАТОРНЫЕ ИСПЫТАНИЯ
Контроль перед серией.
Климатические, электрические и транспортные проверки. Программа контроля зависит от модели и исполнения.
01 / КЛИМАТИЧЕСКИЕ ПРОВЕРКИ
Температура и влажность
Климатические камеры для проверки поведения оборудования. Температура, влажность, нагрузка и длительность задаются программой конкретного исполнения.
Испытательное оборудование
02 / ДЛИТЕЛЬНАЯ РАБОТА
Прогон питания и устройства
В материалах площадки указаны 24 часа для питания и 48 часов для устройства. Это разные режимы; применимость к SLIM35 определяется отдельно.
Испытательное оборудование
03 / ТРАНСПОРТНЫЕ ПРОВЕРКИ
Вибрация и падение упаковки
Вибростенды и установка падения для проверки доставки в упаковке. Профиль воздействия, высоту и проверку после испытаний задают для выбранного изделия.
На фото — установка падения упаковкиЭлектрические проверки: питание, электрическая прочность и работа под нагрузкой.
ЭТАПЫ КОНТРОЛЯ
- 01Входной контроль материалов
- 02Контроль в процессе сборки
- 03Выходная проверка изделия
- 04Инспекция перед отгрузкой
Программа лабораторного контроля.
Воздействия и измерения для согласованного исполнения.
Климатические воздействия
Высокая и низкая температура, повышенная влажность. Режимы, длительность и работоспособность после воздействия фиксируются в программе испытаний.
Коррозионная стойкость
Испытание в камере соляного тумана для оценки коррозионной стойкости материалов и покрытия.
Механические воздействия
Ударные воздействия и статическое нагружение. Методика, величина нагрузки и критерии сохранения работоспособности задаются для образца.
Транспортная упаковка
Испытания упакованного изделия на падение и вибрацию; оценка сохранности упаковки и оборудования после воздействия.
Электробезопасность и ЭМС
Проверки электрической прочности и сопротивления изоляции, электромагнитной совместимости — в пределах применимых требований и методик.
Оптические параметры
Измерение яркости и проверка изображения с обеих сторон. Результаты привязываются к матрицам и аппаратной ревизии.
Режимы, партия, результаты и критерии приёмки указываются в протоколах. Перечень методов не означает, что каждый вид проверки входит в сертификат или выполнен для любой комплектации.
РЕАЛЬНОЕ ИЗДЕЛИЕ / ФОТОГРАФИИ

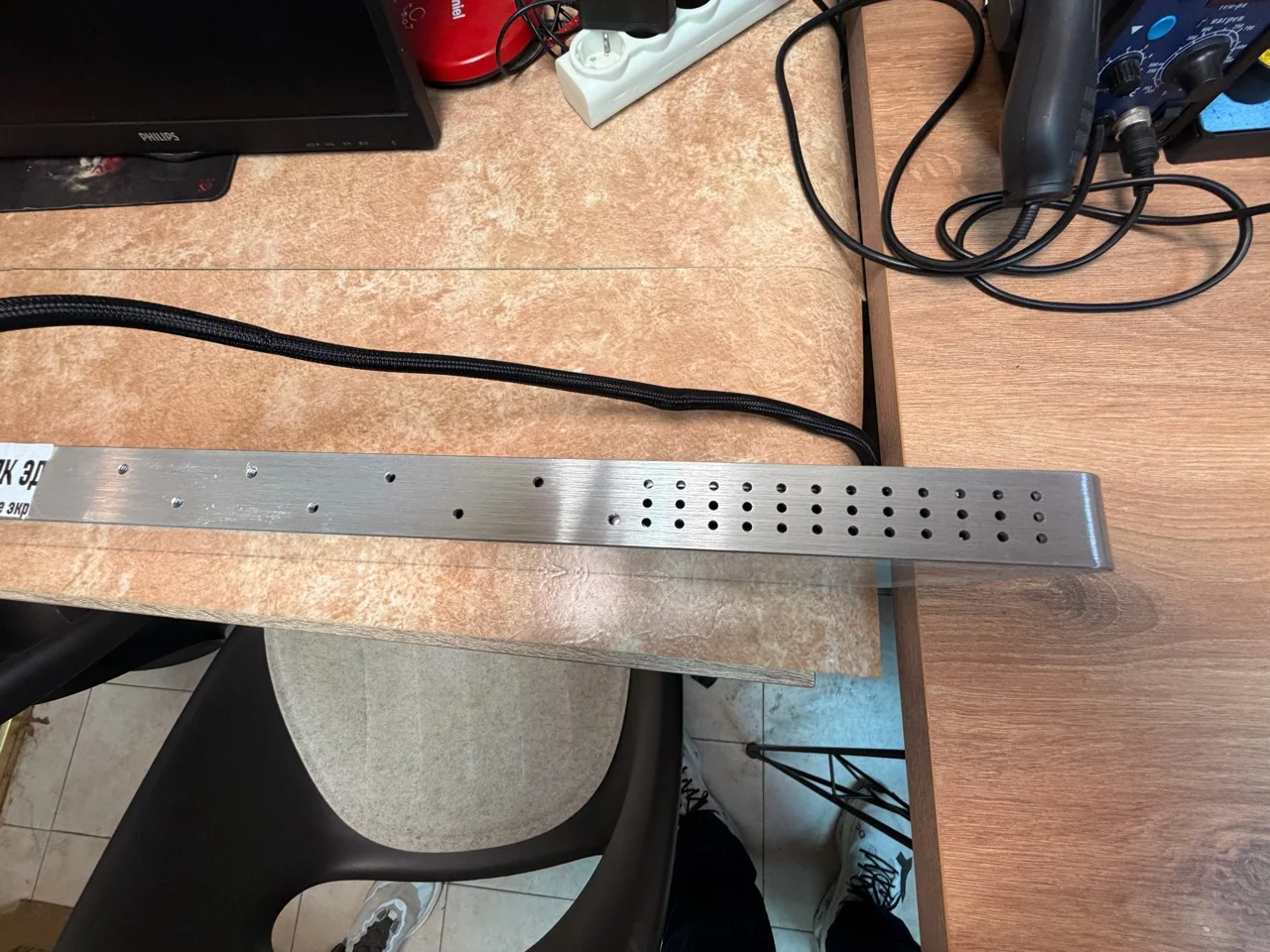

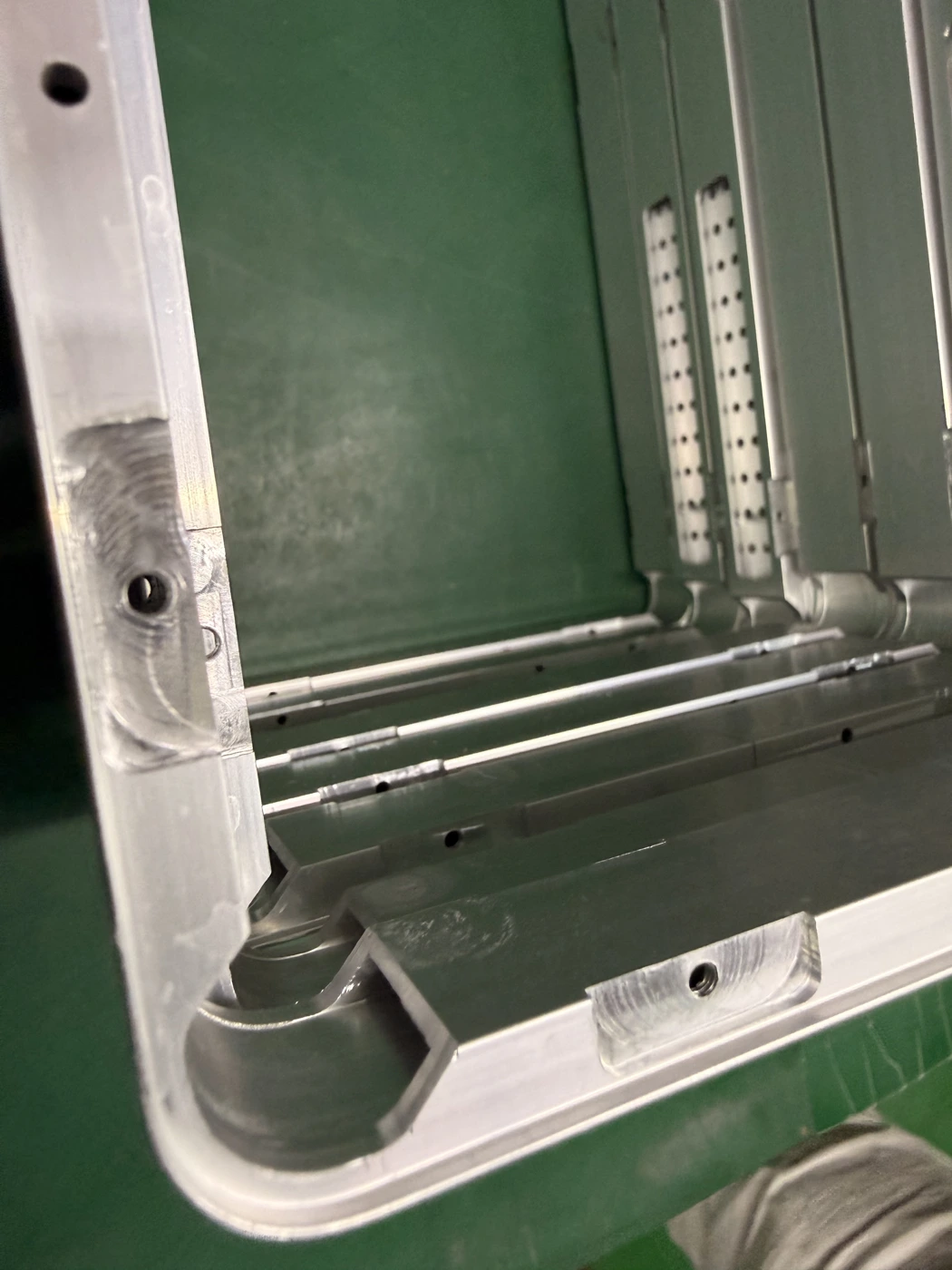

Геометрия. Профиль. Крепёж.
